SPT299 微型履带吊机 (蜘蛛吊车)
斯派特蜘蛛吊系列产品SPT299,SPT499一经推出就受到了广大客户的一致好评。目前已取得CE认证,ISO认证和GOST认证. 中国专业的蜘蛛吊车厂家。
9.5m 最大工作高度
2.95 吨最大吊重量
整机宽度(850mm)
双动力 (柴油机+电机)

24小时免费咨询热线

18838011140
分享:
机型特征

9.5m 最大工作高度

2.95 吨最大吊重量

整机宽度(850mm)

双动力 (柴油机+电机)

安全力矩限制器

智能显示屏

无线比例遥控器

吊臂/支腿安全互锁功能

支腿位置检测功能

防倾翻保护功能

自动收钩功能

机身自重 2250 kg

整机质保两年(全进口配置)

性能参数
性能参数表
型   号 SPT299
规   格 2.95t×1.3m
最大作业半径 8.79m×0.14t
最大地上扬程 9.5mX0.7t
最大地下扬程 10mX1t(4绳) 20mX1t(2绳) 40mX0.74t(1绳)
卷扬装置 吊钩上升速度 0-8m/min (4绳)
钢丝绳规格

Φ8mm×50m(最小破断拉力60.6KN 2160N/mm²)

伸缩装置 吊臂形式 5段吊臂,六边形结构
吊臂长/时间 2.82m-9.18m/20sec
起伏装置 吊臂角度/时间 0-70°/13sec
回旋装置 回转角度/速度 0-360°(连续)/60sec
支    腿 支腿动作形式 手动+油压
最大伸出幅度 (mm)



4735(长)X3850(前)X4570(后)
行走装置 行走方式 液压马达驱动、两速
行走速度 0-2.5km/h
爬坡能力 20°(36%)



履带(长×宽) 1150mm×230 mm
接地比压 42kpa(0.43 kgf/cm²)
电机 电压 AC380V(可选)
功率/转速 4kw/1440 min-1
噪声等级 额定转速≤60dB(A) (1m)





柴油发动机



型号 2TNV70 (YANMAR)



型式/排量 双缸水冷/0.57L
额定功率 7.5kw/2400 min-1
启动方式 电启动
启动性能

-5°C~40°C

燃料/容积 柴油/12L
电池容量 12v 45AH
燃油消耗率 284g/kW-h
噪声等级 额定转速≤80.5dB(A)  (1m)



排放标准 EPA-Tier4
操作系统 操作种类(吊臂/行走/支腿/油门) 无线遥控和手动
操作特性 全比例控制与手动比例操控
整车尺寸 长×宽×高 2995mm×850mm×1610mm
整车重量 主机(不含选配) 2250kg
标准配置 柴油机和电机(双动力)、手动和无线比例遥控(双操作模式)、智能显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿位置检测装置、支脚离地(或车体3度倾斜)报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、语音播报器、行走/支腿/吊臂三模式互锁系统、数据记录
选配 搜索钩(0.6t)、副臂(0.7t)、单倍率钩、支脚垫块、吊篮
支腿最大位置处起重性能表(4绳)
2.82/4.44吊臂

 6.02吊臂

7.60吊臂 9.18吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<1.30 2.95 <2.90 1.57 <3.60 1.03 <4.00 0.70
1.50 2.61 3.00 1.52 4.00 0.90 4.50 0.55
2.00 2.50 3.50 1.15 4.50 0.72 5.00 0.42
2.50 2.30 4.00 0.97 5.00 0.60 5.50 0.38
3.00 1.84 4.50 0.76 5.50 0.54 6.00 0.34
3.50 1.30 5.00 0.67 6.00 0.46 6.50 0.29
4.00 1.10 5.63 0.56 6.50 0.40 7.00 0.25









7.21 0.33 7.50 0.23













8.00 0.19













8.79 0.14



支腿其它位置处起重性能表(4绳)
2.82/4.44吊臂

 6.02吊臂

7.60吊臂 9.18吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<1.30 1.80 <2.90 0.63 <3.60 0.50 <4.00 0.40
1.50 1.56 3.00 0.62 4.00 0.40 4.50 0.34
2.00 1.28 3.50 0.50 4.50 0.34 5.00 0.28
2.50 0.80 4.00 0.40 5.00 0.28 5.50 0.22
3.00 0.62 4.50 0.34 5.50 0.22 6.00 0.19
3.50 0.50 5.00 0.28 6.00 0.19 6.50 0.16
4.00 0.40 5.63 0.21 6.50 0.16 7.00 0.12









7.21 0.12 7.50 0.10













8.00 0.09













8.79 0.06



产品尺寸

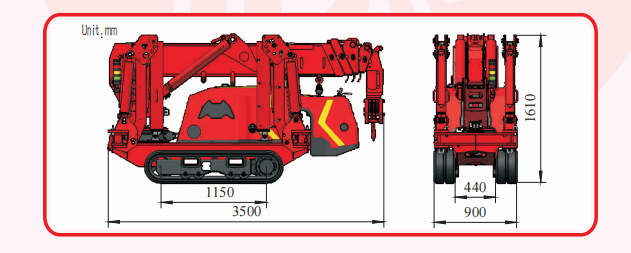

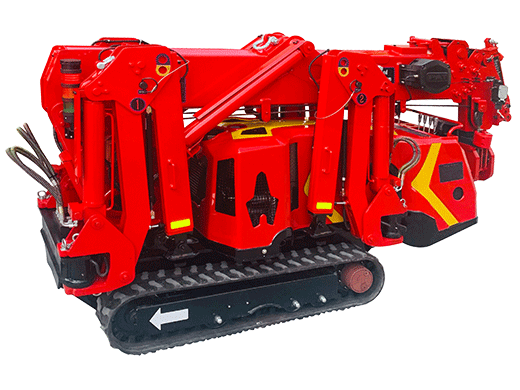

收拢尺寸
微型履带吊机 (蜘蛛吊车)

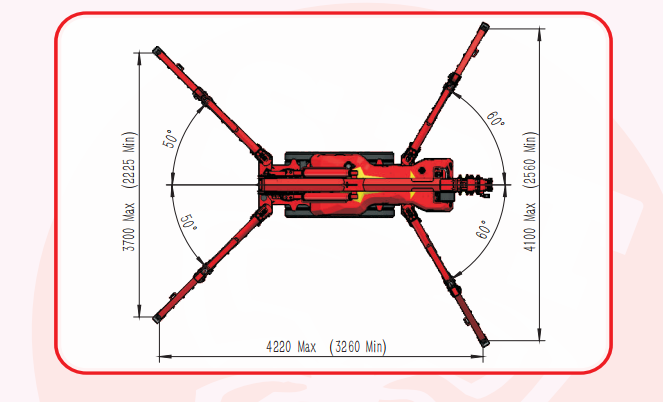

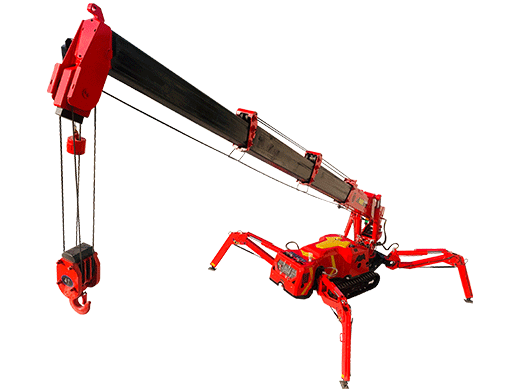

展开尺寸
微型履带吊机 (蜘蛛吊车)
