SPT199 微型履带吊车 (蜘蛛吊车)
SPT199小型吊车适用于狭窄空间内作业。纯电动动力,灵活,智能,适用于多种作业场合。
6.65m 最大工作高度
1.95 吨最大吊重量
整机宽度(600mm)
双动力(柴油机+电机)

24小时免费咨询热线

18838011140
分享:
机型特征

6.65m 最大工作高度

1.95 吨最大吊重量

整机宽度(600mm)

双动力(柴油机+电机)

安全力矩限制器

智能显示屏

无线比例遥控器

吊臂/支腿安全互锁功能

支腿位置检测功能

防倾翻保护功能

自动收钩功能

机身自重 1700 kg

整机质保两年(全进口配置)

蜘蛛吊机
性能参数
性能参数表
型   号 SPT199
规   格 1.95t×1.75m
最大作业半径 5.86m×0.20t
最大地上扬程 6.65mX0.55t
最大地下扬程 10mX1t(4绳) 20mX1t(2绳) 40mX0.74t(1绳)
卷扬装置 吊钩上升速度 0-8m/min (4绳)
钢丝绳规格

Φ8mm×50m(最小破断拉力60.6KN 2160N/mm²)

伸缩装置 吊臂形式 5段吊臂,六边形结构
吊臂长/时间 1.99m-6.20m/30sec
起伏装置 吊臂角度/时间 0-70°/20sec
回旋装置 回转角度/速度 0-360°(连续)/60sec
支    腿 支腿动作形式 手动+油压
最大伸出幅度 (mm)



3350(长)X2900(前)X3080(后)
行走装置 行走方式 液压马达驱动
行走速度 0-3.0km/h
爬坡能力 20°(36%)



履带(长×宽) 1045mm×180 mm
接地比压 44kpa(0.45 kgf/cm²)
电机 电压 AC380V(可选)
功率/转速 4kw/1440 min-1
噪声等级 额定转速≤60dB(A) (1m)





柴油发动机



型号 KD440 (KOHLER)



型式/排量 单缸风冷/0.441L
额定功率 8kw/3600 min-1
启动方式 电启动
启动性能

-5°C~40°C

燃料/容积 柴油/5L
电池容量 12v 45AH
燃油消耗率 240g/kW-h
噪声等级 额定转速≤80dB(A)  (7m)



排放标准 EPA-Tier4
操作系统 操作种类(吊臂/行走/支腿/油门) 无线遥控和手动
操作特性 全比例控制与手动比例操控
整车尺寸 长×宽×高 2200mm×600mm×1600mm
整车重量 主机(不含选配) 1700kg
标准配置 手动和无线比例遥控(双操作模式)、显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿工况、支脚离地(或车体3度倾斜)报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、行走/支腿/吊臂三模式互锁系统、数据记录
选配 搜索钩(0.3t)、副臂(0.5t)、单倍率钩、支脚垫块、吊篮
支腿最大位置处起重性能表(4绳)
1.99/3.06吊臂

 4.12吊臂

5.16吊臂 6.20吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<1.30 1.95 <1.50 1.40 <2.00 0.80 <2.50 0.55
1.50 1.95 2.00 1.35 2.50 0.75 3.00 0.50
1.75 1.95 2.50 1.30 3.00 0.70 3.50 0.48
2.00 1.80 3.00 1.10 3.50 0.68 4.00 0.45
2.50 1.50 3.50 0.85 4.00 0.60 4.50 0.40
2.72 1.40 3.78 0.75 4.50 0.45 5.00 0.38









4.82  0.40 5.50 0.25













5.86 0.20
支腿其它位置处起重性能表(4绳)
1.99/3.06吊臂

 4.12吊臂

5.16吊臂 6.20吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<1.30 1.20 <1.50 0.40 <2.00 0.25 <2.50 0.20
1.50 1.20 2.00 0.38 2.50 0.22 3.00 0.18
1.75 0.80 2.50 0.35 3.00 0.19 3.50 0.16
2.00 0.60 3.00 0.23 3.50 0.17 4.00 0.13
2.50 0.40 3.50 0.18 4.00 0.15 4.50 0.10
2.72 0.35 3.78 0.15 4.50 0.12 5.00 0.08

.







  0.08 5.50 0.06













5.86 0.05
产品尺寸

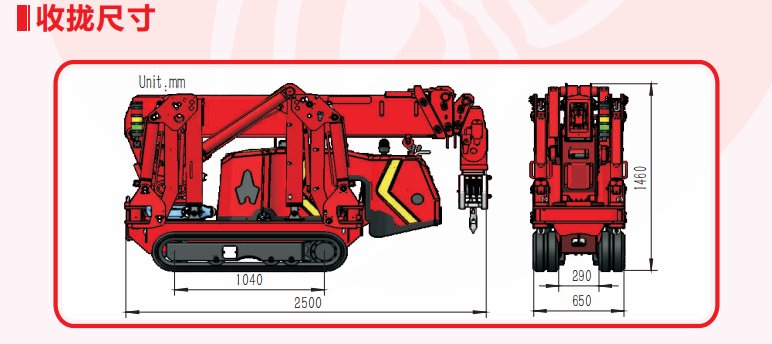

收拢尺寸
微型履带吊车 (蜘蛛吊车)

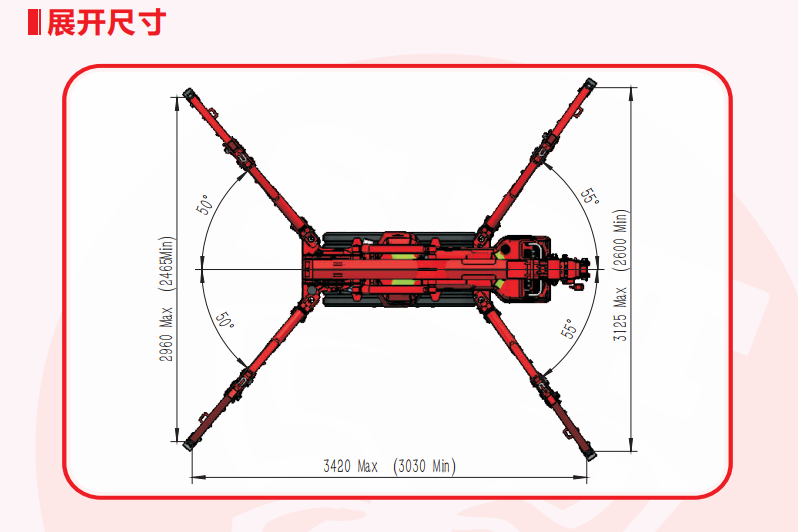

展开尺寸
微型履带吊车 (蜘蛛吊车)
