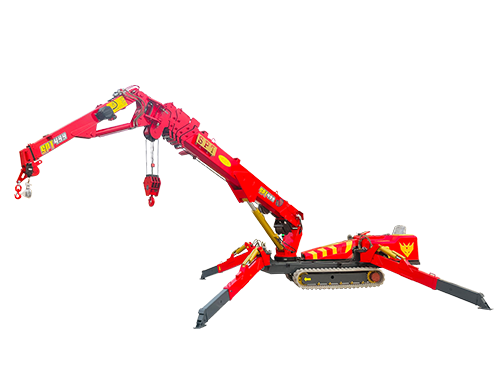

SPT499 微型履带吊机 (蜘蛛吊车)
SPT品牌微型履带起重机充分注重产品的安全性,实用性,功能性。公司秉承“ 小而精,用不毁,安全第一 ” 的产品设计理念. 将“提供复杂环境施工方案,真正保证工人施工安全”作为第一使命。
17.2m 最大工作高度
5 吨最大吊重量
整机宽度(1400mm)
双动力 (柴油机+电机)

24小时免费咨询热线

18838011140
分享:
机型特征

17.2m 最大工作高度

5 吨最大吊重量

整机宽度(1400mm)

双动力 (柴油机+电机)

安全力矩限制器

智能显示屏

无线比例遥控器

吊臂/支腿安全互锁功能

支腿位置检测功能

防倾翻保护功能

自动收钩功能

机身自重 5700 kg

整机质保两年(全进口配置)

微型覆带吊机
性能参数
性能参数表
型   号 SPT499
规   格 5.0t×2.2m
最大作业半径 16.14m×0.21t
最大地上扬程 17.2mX1.15t
最大地下扬程 17.5mX2.5t(4绳) 35mX1t(2绳) 70mx1t(1绳)



卷扬装置 吊钩上升速度 0-14m/min (4绳)
钢丝绳规格

Φ10mm×90m(最小破断拉力90.1KN 1960N/mm²)

伸缩装置 吊臂形式 5段吊臂,六边形结构
吊臂长/时间 4.64m-16.64m/45sec
起伏装置 吊臂角度/时间 0-80°/18sec
回旋装置 回转角度/速度 0-360°(连续)/30sec
支    腿 支腿动作形式 手动+油压
最大伸出幅度 (mm)



5880(长)X5700(前)X5950(后)
行走装置 行走方式 液压马达驱动、两速
行走速度 0-3km/h
爬坡能力 20°(36%)



履带(长×宽) 1810mm×350 mm
接地比压 44kpa(0.45 kgf/cm²)
电机 电压 AC380V(可选)
功率/转速 7.5kw/1440 min-1
噪声等级 额定转速≤60dB(A) (1m)





柴油发动机



型号 3TNV80F (YANMAR)



型式/排量 三缸水冷/1.266L
额定功率 14.6kw/2400 min-1
启动方式 电启动
启动性能

-5°C~40°C

燃料/容积 柴油/40L
电池容量 12v 45AH
燃油消耗率 272g/kW-h
噪声等级 额定转速≤83.5dB(A)  (1m)



排放标准 EPA-Tier4
操作系统 操作种类(吊臂/行走/支腿/油门) 无线遥控和双轴操纵杆控制器
操作特性 全比例控制与比例操纵杆控制
整车尺寸 长×宽×高 4950mm×1400mm×1980mm
整车重量 主机(不含选配) 5700kg
标准配置 柴油机和电机(双动力)、手动和无线比例遥控(双操作模式)、智能显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿位置检测装置、支脚离地(或车体3度倾斜)报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、语音播报器、行走/支腿/吊臂三模式互锁系统、数据记录
选配 搜索钩(0.7t)、副臂(0.8t)、单倍率钩、支脚垫块、吊篮

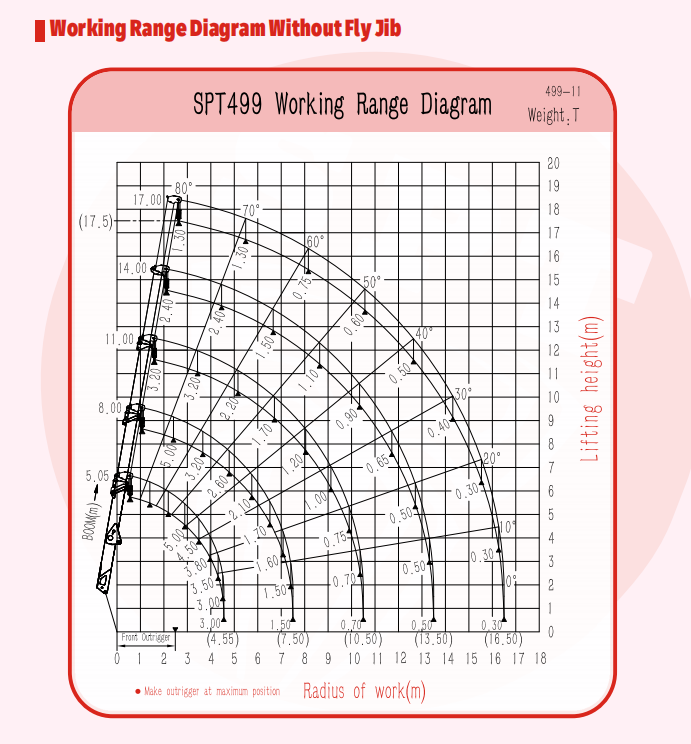

支腿最大位置处起重性能表(4绳)
4.64/7.64吊臂 10.64吊臂 13.64吊臂 16.64吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<2.20 5.00 <3.5 3.10 <4.00 2.25 <5.00 1.15
2.50 4.20 4.00 2.58 4.50 1.93 5.50 0.98
3.00 3.55 4.50 2.25 5.00 1.73 6.00 0.91
3.50 3.10 5.00 1.98 6.00 1.40 7.00 0.76
4.00 2.60 6.00 1.68 7.00 1.18 8.00 0.65
5.00 2.20 7.00 1.38 8.00 1.03 9.00 0.60
6.00 1.72 8.00 1.13 9.00 0.93 10.00 0.55
7.00 1.55 9.00 0.88 10.00 0.83 11.00 0.49
7.14 1.45 10.14 0.58 11.00 0.69 12.00 0.44









12.00 0.53 13.00 0.38









13.14 0.43 14.00 0.32













15.00 0.26













16.14 0.21
支腿其它位置处起重性能表(4绳)
4.64/7.64吊臂 10.64吊臂 13.64吊臂 16.64吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<2.20 5.00 <3.50 3.10



<4.00 2.25 <5.00 1.15
2.50 4.20 4.00 2.58 4.50 1.83 5.50 0.98
3.00 3.55 4.50 1.95 5.00 1.63 6.00 0.88
3.50 3.10 5.00 1.68 6.00 1.18 7.00 0.73
4.00 2.60 6.00 1.18 7.00 0.73 8.00 0.53
5.00 1.68 7.00 0.88 8.00 0.68 9.00 0.45
6.00 1.18 8.00 0.73 9.00 0.55 10.00 0.42
7.00 0.93 9.00 0.58 10.00 0.43 11.00 0.37
7.14 0.78 10.14 0.40 11.00 0.38 12.00 0.33









12.00 0.35 13.00 0.28









13.14 0.31 14.00 0.24















15.00 0.19













16.14 0.15
产品尺寸

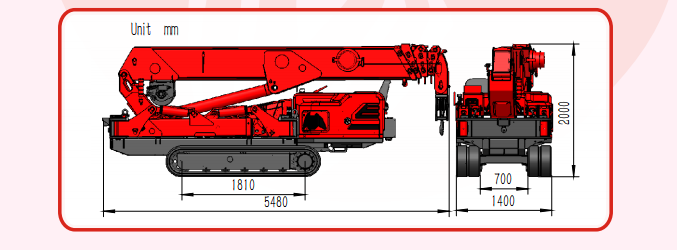

收拢尺寸
微型履带吊机 (蜘蛛吊车)

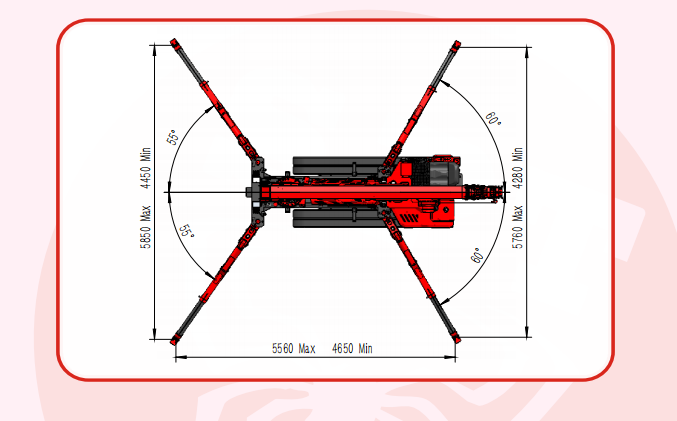

展开尺寸
微型履带吊机 (蜘蛛吊车)
