SPT399 微型履带吊机(蜘蛛吊车)
SPT对该类产品在中国使用规范,安全规范的建立发挥了有效的引导和带头作用。SPT系列产品在行业内率先推出质保两年的售后体系,是完全基于对产品质量的信赖和对广大用户的负责。
14.5 m 最大工作高度
4 吨最大吊重量
整机宽度(1400mm)
双动力 (柴油机+电机)

24小时免费咨询热线

18838011140
分享:
机型特征

14.5 m 最大工作高度

4 吨最大吊重量

整机宽度(1400mm)

双动力 (柴油机+电机)

安全力矩限制器

智能显示屏

无线比例遥控器

吊臂/支腿安全互锁功能

支腿位置检测功能

防倾翻保护功能

自动收钩功能

机身自重 4500 kg

整机质保两年(全进口配置)

微型覆带吊机
性能参数
性能参数表
型   号 SPT399
规   格 4t×2m
最大作业半径 13.65m×0.20t
最大地上扬程 14.5mX0.85t
最大地下扬程 16mX2t(4绳) 32mX1t(2绳) 64mX1t(1绳)



卷扬装置 吊钩上升速度 0-12m/min (4绳)
钢丝绳规格

Φ8mm×73m(最小破断拉力60.6KN 2160N/mm²)

伸缩装置 吊臂形式 5段吊臂,六边形结构
吊臂长/时间 4m-14m/25sec
起伏装置 吊臂角度/时间 0-80°/14.5sec
回旋装置 回转角度/速度 0-360°(连续)/30sec
支    腿 支腿动作形式 手动+油压
最大伸出幅度 (mm)



4580(长)X4380(前)4450X(后)
行走装置 行走方式 液压马达驱动、两速
行走速度 0-3km/h
爬坡能力 20°(36%)



履带(长×宽) 1750mm×300 mm
接地比压 42.8kpa(0.437 kgf/cm²)
电机 电压 AC380V(可选)
功率/转速 5.5kw/1440 min-1
噪声等级 额定转速≤60dB(A) (1m)





柴油发动机



型号 3TNV80 (YANMAR)
型式/排量 三缸水冷/1.266L
额定功率 14.6kw/2400 min-1
启动方式 电启动
启动性能

-5°C~40°C

燃料/容积 柴油/40L
电池容量 12v 45AH
燃油消耗率 272g/kW-h
噪声等级 额定转速≤83.5dB(A)  (1m)



排放标准 EPA-Tier4
操作系统 操作种类(吊臂/行走/支腿/油门) 无线遥控和双轴操纵杆控制器
操作特性 全比例控制与比例操纵杆控制
整车尺寸 长×宽×高 4350mm×1400mm×1800mm
整车重量 主机(不含选配) 4700kg
标准配置 柴油机和电机(双动力)、手动和无线比例遥控(双操作模式)、智能显示屏、力矩限制器、过卷报警和自动停止装置、三圈报警和自动停止装置、自动收钩装置、支腿位置检测装置、支脚离地(或车体3度倾斜)报警和自动停止装置、钢丝绳压绳器、EMO开关、三色灯、遥控灯、语音播报器、行走/支腿/吊臂三模式互锁系统、数据记录
选配 搜索钩(0.7t)、副臂(0.8t)、单倍率钩、支脚垫块、吊篮


支腿最大位置处起重性能表(4绳)
4.00/6.50吊臂 9.00吊臂 11.50吊臂 14.00吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<2.00 4.00 <2.70 2.27 <4.00 1.08 <4.50 0.85
2.20 3.50 3.00 2.12 4.50 0.98 5.00 0.75
2.50 3.20 3.50 1.98 5.00 0.92 5.50 0.65
3.00 2.65 4.00 1.68 5.50 0.88 6.00 0.59
3.50 2.10 4.50 1.35 6.00 0.85 6.50 0.52
4.00 1.91 5.00 1.26 6.50 0.82 7.00 0.48
4.50 1.71 5.50 1.11 7.00 0.77 8.00 0.43
5.00 1.49 6.00 0.95 7.50 0.72 9.00 0.37
6.00 1.25 7.00 0.85 8.00 0.65 10.00 0.32
6.15 1.16 8.00 0.73 9.00 0.57 11.00 0.30





8.65 0.63 10.00 0.50 12.00 0.28









11.15 0.40 13.00 0.25













13.65 0.20
支腿其它位置处起重性能表(4绳)
4.00/6.50吊臂 9.00吊臂 11.50吊臂 14.00吊臂
作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t) 作业半径(m) 额定起重量(t)
<2.00 4.00 <2.70 2.27 <4.00 1.06 <4.50 0.78
2.20 3.50 3.00 2.09 4.50 0.95 5.00 0.65
2.50 2.95 3.50 1.68 5.00 0.86 5.50 0.57
3.00 2.35 4.00 1.37 5.50 0.77 6.00 0.50
3.50 1.80 4.50 1.12 6.00 0.68 6.50 0.45
4.00 1.43 5.00 0.91 6.50 0.60 7.00 0.41
4.50 1.14 5.50 0.79 7.00 0.53 8.00 0.36
5.00 0.95 6.00 0.67 7.50 0.42 9.00 0.32
6.00 0.76 7.00 0.51 8.00 0.34 10.00 0.25
6.15 0.72 8.00 0.43 9.00 0.30 11.00 0.22





8.65 0.32 10.00 0.28 12.00 0.20









11.15 0.25 13.00 0.18













13.65 0.15
产品尺寸

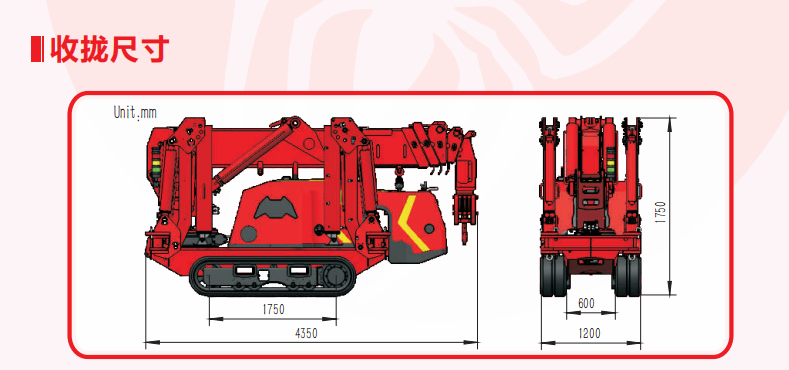

收拢尺寸
微型履带吊机(蜘蛛吊车)

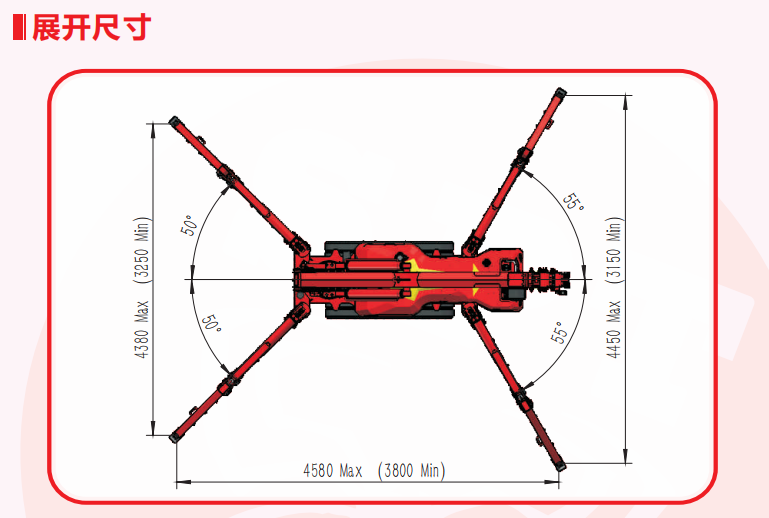

展开尺寸
微型履带吊机(蜘蛛吊车)
