微型履带吊车的结构及工作原理
1521
微型履带吊车的工作机构及结构

微型履带吊车的工作机构实现起重机功能起升的主要机构,包括起升机构、变幅机构、旋转机构、臂杆伸缩机构、行走机构和支腿支撑机构。

运动机构 作用 注意事项



起升机构 实现重物的垂直上下运动 需要在支腿展开的情况下工作



变幅机构 实现重物的变幅运动
旋转机构 实现重物的垂直水平位移运动
伸缩机构 伸缩吊臂的同时改变起重机的工作幅度和起升高度 需要在支腿展开的情况下工作 荷载时禁止伸缩吊臂



行走机构 设备的位移 其它机构处于收存状态时方可行走
支腿支撑机构 支腿的支撑用于提供起升所需要的设备支撑的稳定 性 支腿的展开幅度影响起重时的稳定 性,依场地环境尽可能展到最大


 安全装置类型

作用 注意



水平仪

 展开支腿时,观察车体的水平度;及其吊装时观察车体 的倾斜度。



三圈报警 当钢丝绳下放直至卷筒上面剩余最后三圈时,系统自动 切断油路,并报警提示,以防危险发生。



 复位状态失效



过卷报警 当向上卷吊钩或者向外伸臂时,吊钩与高度重锤相碰后 ,系统自动切断油路,并报警提示,以防危险发生。



 复位状态失效

自动收钩 防止吊钩在设备行走或运输过程中碰撞到人或者设备自身,通过控制液压系统当前压力,进而把吊钩收紧。



严禁复位按钮收钩 复位状态失效



倾翻报警 吊重状态车体倾斜超过3度,系统自动切断油路,防止翻车;行走状态车体倾斜超过20度时,系统报警提示。 复位状态失效



EMO开关 当紧急情况下,按下EMO开关,熄灭发动机或电机,避 免造成更严重事故。



车体EMO开关按下时,发动机电机无法启动
力矩控制系统/ 三色灯/支腿位置检测



通过传感器测量油缸压力、吊臂长度和角度等数值,在 力矩限制器主机中进行运算和比较,同时通过显示器向 起重机的操作者实时显示起重臂长度和角度、吊钩高度 、工作幅度、实际起重量和额定起重量等参数,在接近 安全边界时向起重机的操作者发出声光报警,且在达到 边界条件时,配合起重机电控系统切断执行元器件动作 ,并与支腿检测装置结合,自动切换吊重数据表。 复位状态失效



吊臂归位锁定

 只有吊臂归到位置时候,支腿才可以收回,以防误操作 支腿,造成翻车。

复位状态失效,若支腿不能收 起,请检测吊臂归位开关。



遥控指示工作灯



当遥控操作状态时,此灯亮起,以警示操作者,在遥控模式下。





综合信息控制与反馈系统

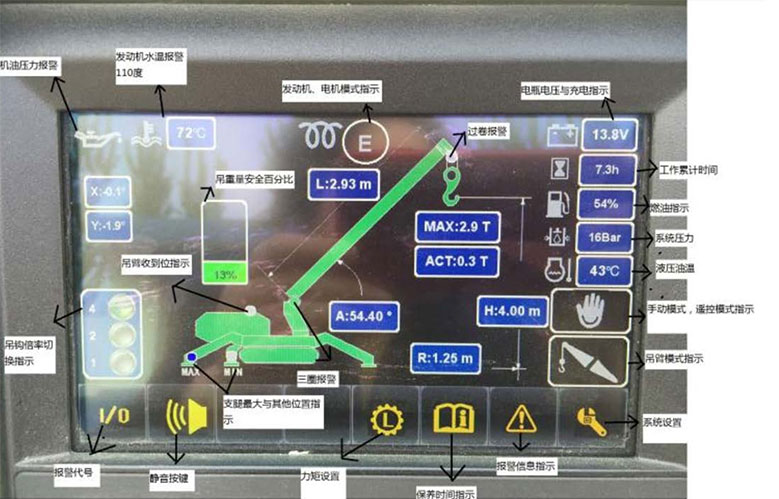

语音播报系统,提醒操作者当前是什么操作模式; 屏幕系统信息显示。 如下图
微型履带带车的操作基本步骤
1.检查设备结构件、钢丝绳是否异常,仪表自检是否正常。
2.打开钥匙开关(设备长时间放置或者环境温度低于0度时,需预热三秒),带设备自检完成, 启动发动机,严禁连续启动发动机,间隔30秒以上。
3.选择手动模式或者遥控模式,然后再选择三种操作模式。
4.行走模式:选择前进、后退行走,严禁带载行走,转向、路面崎岖不平时,严禁用高速。
5.支腿模式:严禁不撑支腿作业,吊臂归到位,显示屏指示灯点亮,支腿才可以收起。
6.吊重模式:严禁解除控制系统或者长时间按复位按钮操作。
7.遥控操作时注意开机按喇叭键对接信号。
8.设备放置半月以上,请及时充电。
9.使用电机时,请把钥匙开关打到ON档,然后打开电机按钮。
